Introduction
Choisir l'acier d'un moule de thermoformage grand format ne se résume jamais à consulter une fiche matière. Sur un projet de 3 300 par 1 400 millimètres destiné à des feuilles de plastique recyclé, ARTECH a dû reprendre la conception à deux reprises avant de valider une troisième version. Ce retour d'expérience détaille les critères physiques qui ont guidé chaque choix, les raisons précises des deux échecs, et la solution finalement retenue.
Pourquoi le plastique recyclé change la donne pour un moule de thermoformage ?
Un moule de thermoformage destiné à des matières vierges et un moule destiné à des plastiques recyclés ne sont pas soumis aux mêmes contraintes, même à géométrie identique. La différence tient à la composition du matériau transformé.
Les plastiques recyclés contiennent des contaminants solides résiduels : charges minérales, fibres de verre, talc ou carbonate de calcium, selon l'origine du gisement. Cette proportion peut représenter de 5 à 40 % de la masse totale de la matière. Chaque passage de matière contre la surface du moule agit alors comme un abrasif, un phénomène connu sous le nom d'abrasion à trois corps, nettement plus agressif que le contact d'une matière vierge homogène.
Sur un format grand comme 3 300 par 1 400 millimètres, ce phénomène se combine à deux autres contraintes bien connues des bureaux d'études en chaudronnerie industrielle. La première concerne l'homogénéité thermique de la surface du moule sur toute sa longueur. La seconde concerne la tenue mécanique de la structure sous les cycles répétés de chauffe et de refroidissement. C'est la combinaison de ces trois exigences, thermique, mécanique et abrasive, qui a rendu les aciers de construction courants inadaptés à ce projet.
Les trois propriétés physiques qui conditionnent le choix de l'acier
Trois grandeurs physiques permettent d'objectiver le choix d'une nuance d'acier pour ce type d'outillage. Elles ne remplacent pas l'expérience terrain, mais elles évitent de choisir un matériau sur la seule base de sa dureté affichée en fiche technique.
La conductivité thermique
La conductivité thermique d'un acier détermine sa capacité à répartir la chaleur uniformément sur toute la surface du moule. Sur un format de 3 300 millimètres, un écart de température entre le centre et les bords du moule se traduit directement par un défaut d'épaisseur ou de finition sur la pièce thermoformée. Plus la conductivité est élevée, plus le gradient thermique résiduel reste faible, et plus la pièce produite est homogène d'un bord à l'autre.
Encadré technique. Pour les lecteurs qui souhaitent la formalisation physique : la conductivité thermique λ, exprimée en W/m·K, relie le flux de chaleur traversant une paroi à l'écart de température selon la loi de Fourier. Le gradient résiduel ΔT peut être approché par la relation ΔT = q · e / λ, où q est le flux thermique et e l'épaisseur de la paroi. Pour une épaisseur de 30 mm, une conductivité de 50 W/m·K et un flux de 5 000 W/m², le gradient obtenu est d'environ 3 K, ce qui reste acceptable pour ce type de production. La diffusivité thermique, qui combine conductivité, masse volumique et capacité calorifique, conditionne quant à elle le temps de réponse du moule aux cycles de chauffe.
La résistance mécanique sous cycles thermiques
Un moule de thermoformage n'est jamais soumis à une charge statique. Il subit des cycles répétés de dilatation et de contraction, qui génèrent des contraintes internes appelées contraintes thermiques cycliques. Si ces contraintes dépassent la limite élastique de l'acier, en particulier dans les zones de concentration comme les coins ou les bords, des microfissures apparaissent progressivement et finissent par déformer la structure.
Encadré technique. La contrainte thermique σ_th peut être estimée par la relation σ_th = E × α_th × ΔT, où E est le module de Young de l'acier et α_th son coefficient de dilatation thermique linéaire. Pour un écart thermique de 150°C et un acier de construction courant, avec un module de Young de 210 GPa et un coefficient de dilatation de 10⁻⁵ par degré, la contrainte obtenue avoisine 315 MPa. Ce chiffre dépasse largement la limite élastique d'un acier S235, qui est de 235 MPa.
La résistance à l'abrasion
C'est le critère le plus directement lié à la présence de contaminants dans le plastique recyclé. Plus la surface du moule est dure, plus elle résiste à l'usure générée par le passage répété de la matière.
Encadré technique. La loi d'Archard-Rabinowicz relie le volume de matière usée à la force normale appliquée, à la distance de glissement parcourue et à la dureté du matériau le plus tendre en contact. En pratique, doubler la dureté d'une surface réduit de moitié le volume usé à conditions égales, ce qui explique pourquoi la dureté en surface est souvent le premier réflexe des bureaux d'études face à un problème d'abrasion. Le retour d'expérience présenté ici montre que ce réflexe, seul, ne suffit pas.
Comparatif des nuances étudiées :
Cinq nuances ont été analysées avant la validation finale. Le tableau ci-dessous résume leurs caractéristiques principales.
| Nuance | Dureté (HB) | Conductivité à 20°C (W/m·K) | Limite élastique Re (MPa) | Résistance abrasion relative | Statut |
| S235 JR | 120 à 150 | 50 à 54 | 235 | 1x (référence) | Version 1, écarté |
| S355 J2 | 155 à 190 | 48 à 52 | 355 | 1,3x | Version 2, écarté |
| P20 (40CrMnMo7) | 280 à 320 | 29 à 33 | 900 | 3,5x | Étudié, non retenu |
| H13 (X40CrMoV5-1) | 44 à 52 HRC | 24 à 28 | 1200 | 6 à 8x | Étudié, non retenu |
| RAEX 450 | 425 à 475 | 40 à 46 | ≥ 1 100 | 5 à 7x | Version 3, retenu |
Trois fournisseurs ont été consultés dans le cadre de cette sélection matière : ArcelorMittal, Bourasseau Industrie et Marcegaglia en Italie.
Ce tableau illustre un point souvent négligé. Les deux aciers outils, P20 et H13, offrent la meilleure résistance à l'abrasion sur le papier. Ce sont pourtant eux qui ont été écartés, pour une raison qui n'apparaît pas dans une lecture rapide de la fiche technique : leur conductivité thermique.
Version 1 et version 2 : ce qui n'a pas fonctionné
Version 1, acier S235 JR
La première version du moule a été réalisée en acier S235 JR, épaisseur 4 millimètres. Sous presse, elle a présenté une déformation excessive. L'analyse post-essai a confirmé que la contrainte thermique calculée, environ 315 MPa, dépassait la limite élastique de 235 MPa avec une marge de sécurité insuffisante dans les zones de concentration de contraintes. Autrement dit, le moule cédait avant même que la question de l'abrasion ne se pose concrètement.
Version 2, acier S355 J2
La deuxième version a cherché à corriger ce problème en passant à un acier S355 J2, dont la limite élastique atteint 355 MPa. Le résultat est resté insatisfaisant. Le module de Young de cet acier est identique à celui du S235, soit 210 GPa, ce qui signifie que le comportement en flexion reste le même à géométrie constante. La flèche calculée pour une plaque de cette dimension dépassait les tolérances acceptables pour un usage en thermoformage. À cela s'ajoutait une résistance à l'abrasion à peine supérieure, 1,3 fois celle du S235, largement insuffisante face à la teneur en contaminants du plastique recyclé traité.
Ces deux échecs partagent un enseignement commun. Augmenter la limite élastique d'un acier de construction ne suffit pas à résoudre un problème de rigidité en flexion si le module de Young reste inchangé. C'est un point que beaucoup de bureaux d'études découvrent tardivement, souvent après un premier prototype non concluant.
Version 3 : la solution retenue et pourquoi elle fonctionne
La troisième version a combiné deux leviers : un changement de nuance vers le RAEX 450, et une modification de la conception elle-même par fraisure structurelle.
Le RAEX 450 présente une dureté de 425 à 475 HB, une conductivité thermique de 40 à 46 W/m·K et une résistance à l'abrasion de 5 à 7 fois supérieure à celle du S235. Il offre ainsi un compromis nettement plus favorable que les aciers outils testés en parallèle, dont la conductivité thermique s'est révélée trop faible pour ce format.
La fraisure structurelle apporte le second gain. Le principe repose sur le théorème de Huygens-Steiner, qui explique comment la répartition de la matière autour de l'axe neutre influence la rigidité d'une pièce en flexion. En redistribuant la matière vers les zones les plus éloignées de cet axe, la fraisure augmente le moment quadratique de la section sans ajouter de masse supplémentaire. Cette approche permet d'obtenir la rigidité recherchée sans recourir à une épaisseur excessive, qui aurait pénalisé la conductivité thermique globale du moule.
Le résultat final affiche une marge de sécurité thermomécanique supérieure à 3,5 et une résistance à l'abrasion de 5 à 7 fois supérieure au S235. Le moule a été validé à la fois par un essai de charge physique et par une simulation numérique utilisant la méthode des différences finies.
Un point mérite d'être précisé pour les équipes qui craindraient un impact sur la qualité de la pièce produite. La fraisure structurelle est réalisée exclusivement sur la face non fonctionnelle du moule, à l'opposé de la surface de mise en forme. La face fonctionnelle conserve son intégrité géométrique et son état de surface d'origine.
Pourquoi ne pas simplement choisir un acier outil plus dur
Face à un problème d'abrasion, le réflexe naturel consiste à se tourner vers un acier outil comme le P20 ou le H13, dont la dureté dépasse largement celle du RAEX 450. Sur ce projet, ce choix aurait pourtant été contre-productif.
Pour un format de 3 300 millimètres, la faible conductivité thermique de ces aciers, comprise entre 24 et 33 W/m·K, impose de densifier le réseau de canaux de chauffage de 40 à 60 % pour compenser l'inertie thermique du matériau. Cette densification augmente significativement le coût de l'outillage, sans apporter de bénéfice proportionnel sur ce format précis. Les aciers outils restent parfaitement pertinents, mais plutôt pour des moules de petite dimension ou pour des matières particulièrement abrasives où la conductivité thermique joue un rôle secondaire.
Ce constat illustre bien pourquoi la sélection d'une nuance d'acier pour un moule industriel ne peut pas se limiter à une seule propriété. Le bon choix résulte toujours d'un arbitrage entre conductivité, résistance mécanique et résistance à l'abrasion, pondéré par les dimensions réelles de la pièce à produire.
Comment sécuriser ce type de choix pour votre projet
Ce retour d'expérience illustre une méthode plus qu'un résultat. Les trois grandeurs physiques présentées ici, conductivité, résistance mécanique sous cycles thermiques et résistance à l'abrasion, s'appliquent à tout projet de moule ou d'outillage soumis à des contraintes thermiques et abrasives combinées, bien au-delà du seul thermoformage de plastique recyclé.
Pour un responsable maintenance ou un chef de projet R&D confronté à ce type d'arbitrage, plusieurs points de vigilance ressortent de cette expérience. Vérifier systématiquement la conductivité thermique d'une nuance avant de se fier uniquement à sa dureté affichée. Anticiper les zones de concentration de contraintes dès la conception, plutôt que de les découvrir lors d'un premier essai sous presse. Considérer la fraisure structurelle ou d'autres approches de redistribution de matière comme une alternative à l'augmentation d'épaisseur, souvent plus coûteuse en conductivité qu'en rigidité gagnée.

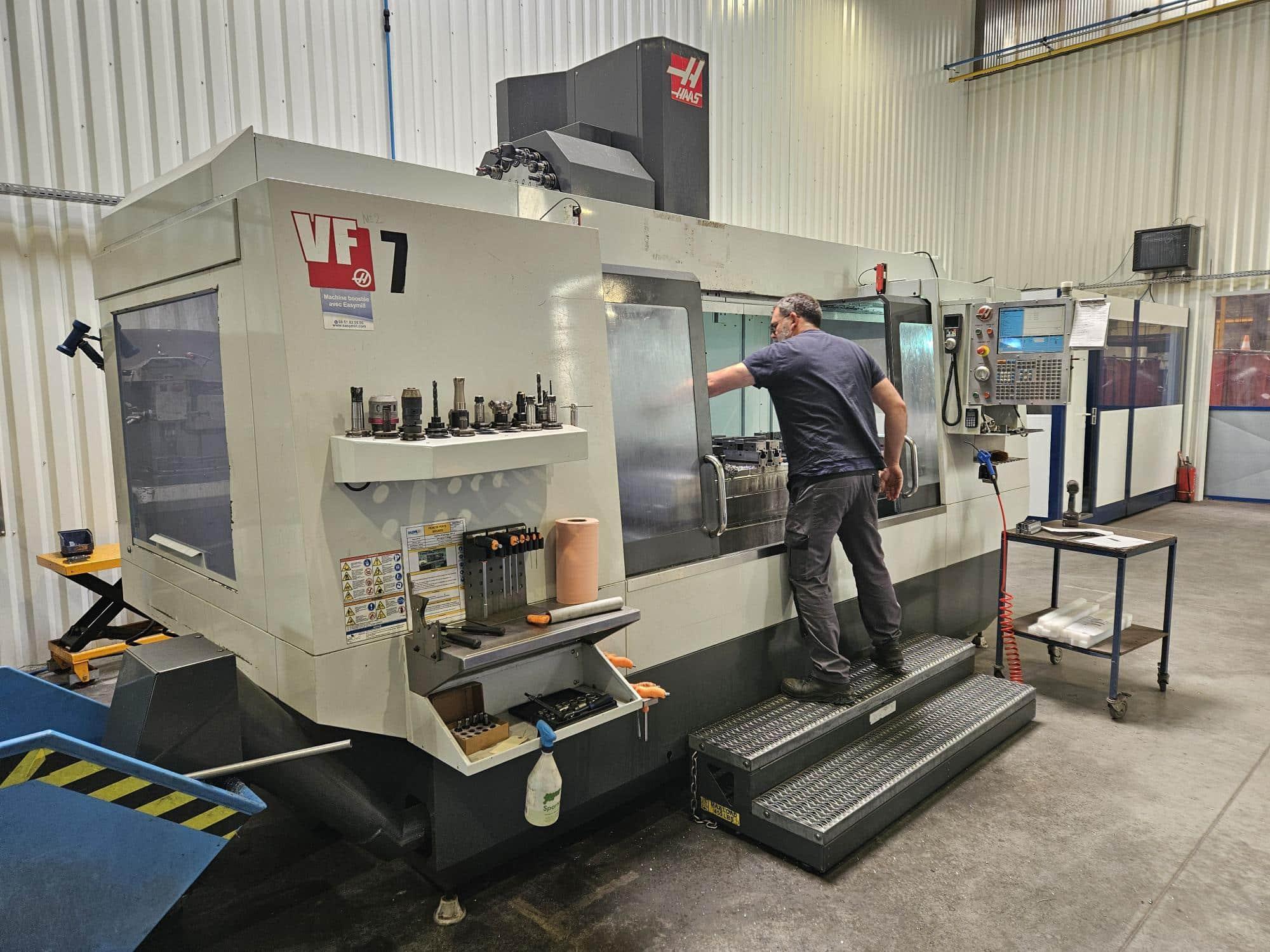

ARTECH accompagne ce type de projet depuis la phase de conception, avec un bureau d'études intégré travaillant sous SolidWorks et un atelier de 3 500 m² permettant de fabriquer et de tester des structures de grande dimension. Cette capacité à itérer rapidement entre calcul, prototype et essai physique a été déterminante pour converger vers une solution viable en trois versions plutôt qu'en cinq ou six.
Ce qu'il faut retenir avant de lancer votre moule de thermoformage
Le choix d'un acier pour un moule industriel de grande dimension ne se résume jamais à une seule propriété. La conductivité thermique, la résistance mécanique sous cycles thermiques et la résistance à l'abrasion doivent être arbitrées conjointement, en tenant compte des dimensions réelles de la pièce. Sur ce projet, cet arbitrage a conduit du S235 au RAEX 450 en passant par le S355, avec à chaque étape un enseignement précis sur les limites du matériau précédent.
Pour un projet de moule ou d'outillage soumis à des contraintes similaires, ARTECH met à disposition son bureau d'études intégré et son atelier de 3 500 m² pour accompagner cette démarche de sélection matière, du calcul initial jusqu'au prototype validé.
