Introduction
Vous avez besoin de faire fabriquer une pièce métallique sur mesure, un châssis soudé, une cuve inox ou un équipement de manutention adapté à vos process ? Vous avez entendu parler de chaudronnerie industrielle sans savoir exactement ce que sait ?
La chaudronnerie industrielle est un métier de transformation des métaux à la fois ancien et en constante évolution. Elle est au cœur de nombreuses industries : agroalimentaire, chimique, BTP, défense, énergies renouvelables, etc... et pourtant elle reste souvent méconnue des donneurs d'ordres qui en ont pourtant besoin quotidiennement.
Dans cet article, ARTECH vous propose une définition claire et complète de la chaudronnerie industrielle : ce qu'elle est, comment elle fonctionne, quels procédés elle mobilise, quels matériaux elle transforme, et dans quels secteurs elle s'applique. L'objectif : vous donner toutes les clés pour mieux comprendre ce métier et identifier le bon partenaire pour votre projet.
Chaudronnerie industrielle : définition
La chaudronnerie industrielle désigne l'ensemble des techniques de fabrication permettant de mettre en forme des produits plats ou tubulaires en métal (tôles, profilés, tubes) pour créer des pièces, des ensembles ou des ouvrages métalliques destinés à des applications industrielles.
Le terme "chaudronnerie" vient historiquement du mot "chaudron" : au XVIIe siècle, les premiers chaudronniers fabriquaient des récipients en cuivre pour la cuisine ou la pharmacie. Aujourd'hui, le métier a considérablement évolué. Il ne s'agit plus de fabriquer des chaudrons, mais de concevoir et produire des équipements métalliques complexes, sur mesure, répondant à des cahiers des charges industriels précis.
Un chaudronnier industriel travaille sur commande, à partir de plans fournis par le client ou co-conçus avec lui, pour fabriquer aussi bien des pièces unitaires (prototypes, pièces de remplacement) que des petites et moyennes séries (équipements récurrents, lignes de production).
En résumé : la chaudronnerie industrielle, c'est la transformation de métaux bruts (tôles, tubes, profilés) en ouvrages métalliques fonctionnels, sur mesure, pour l'industrie.
Chaudronnerie, tôlerie, mécano-soudure, métallerie : quelles différences ?
Ces termes sont souvent confondus. Voici comment les distinguer :
La chaudronnerie au sens strict désigne la fabrication d'ouvrages à partir de tôles relativement épaisses (généralement de 3 à 70 mm), notamment des cuves, réservoirs, bacs, coudes, réducteurs, et structures lourdes. Elle implique des techniques de formage importantes (roulage, emboutissage, cintrage) et des soudures structurelles.
La tôlerie fine s'applique aux tôles minces (de 0,5 à 3 mm environ). Elle couvre la fabrication de carrosseries, capotages, habillages, boîtiers, et structures légères. Les procédés utilisés : découpe laser, pliage sur presse sont plus précis et adaptés à des finitions soignées.
La mécano-soudure désigne plus spécifiquement l'assemblage par soudage de pièces mécaniques pour former des structures ou sous-ensembles : châssis, bâtis de machines, berceaux, supports. C'est souvent le cœur d'un projet chaudronné complexe.
La métallerie couvre quant à elle la fabrication d'ouvrages architecturaux ou fonctionnels : escaliers, garde-corps, passerelles, portails, grilles. Elle se distingue de la chaudronnerie par ses applications davantage orientées bâtiment et aménagement.
Dans la pratique, ces activités sont souvent exercées conjointement par le même atelier. C'est notamment le cas chez ARTECH, qui maîtrise l'ensemble de ces savoir-faire sous un même toit.
Les grandes étapes d'un projet de chaudronnerie industrielle
Un projet de chaudronnerie suit généralement les étapes suivantes :
1. Analyse du besoin et bureau d'études
Tout commence par la définition du cahier des charges : quel équipement faut-il fabriquer ? Quels sont les matériaux, les dimensions, les contraintes d'environnement (température, corrosion, pression), les exigences de résistance mécanique ?
Si le client dispose de plans, il les transmet (aux formats STEP, IGS ou IGES pour les fichiers 3D). Si ce n'est pas le cas, ou si le projet nécessite des ajustements, le bureau d'études intervient pour modéliser la pièce sous logiciel 3D (SolidWorks, par exemple), optimise la conception, et valide la solution technique avant toute production.
2. Débit et mise en forme des matières
Une fois les plans validés, la fabrication commence par le débit : découpe des tôles, profilés et tubes aux dimensions requises. Les procédés de découpe les plus courants sont :
- La découpe laser : précision millimétrique, idéale pour les tôles fines et les géométries complexes.
- Le poinçonnage : rapide et économique pour les séries.
- Le sciage : adapté aux profilés, barres et tubes.
- Le cisaillage : pour la découpe rectiligne de tôles.
Vient ensuite la mise en forme : donner aux pièces leur géométrie définitive avant assemblage :
- Le pliage sur presse plieuse : pour former des angles précis dans les tôles. Les presses les plus puissantes permettent de plier des tôles jusqu'à 4 mètres de long et plusieurs centimètres d'épaisseur.
- Le roulage : pour former des cylindres, cônes ou coudes à partir de tôles planes.
- Le cintrage de tubes : pour courber des tubes ronds en maîtrisant le rayon et en limitant les déformations.
- L'emboutissage et le formage : pour des géométries tridimensionnelles complexes.
3. Assemblage et soudage
C'est l'étape centrale de la mécano-soudure. Les pièces découpées et mises en forme sont assemblées et solidarisées par soudage. Plusieurs procédés sont utilisés selon les matériaux et les exigences :
- La soudure MIG/MAG (Metal Inert/Active Gas) : procédé polyvalent, productif, adapté à l'acier ordinaire et aux épaisseurs moyennes à fortes.
- La soudure TIG (Tungsten Inert Gas) : procédé de haute précision, idéal pour l'inox, l'aluminium et les cordons soignés. Indispensable dans les secteurs où la qualité de surface est primordiale (agroalimentaire, pharmaceutique, chimique).
- La soudure robotisée : pour les productions en série nécessitant répétabilité et cadence élevée. La soudure robotisée garantit une qualité de cordon constante, là où la soudure manuelle peut présenter des variations.
La qualification des soudeurs et des procédés de soudage est un enjeu majeur en chaudronnerie industrielle. Les DMOS (Descriptif de Mode Opératoire de Soudage) et QMOS (Qualification de Mode Opératoire de Soudage) garantissent que les procédés utilisés sont adaptés aux matériaux et aux exigences mécaniques du projet.
4. Traitement de surface
Une fois l'ouvrage fabriqué, le traitement de surface protège le métal contre la corrosion et améliore son aspect visuel. Les principaux procédés utilisés en chaudronnerie industrielle sont :
- La galvanisation à chaud : immersion de l'ouvrage dans un bain de zinc fondu. Protection anticorrosion très durable, adaptée aux structures extérieures, au BTP et à la voirie.
- La métallisation (ou shoopage) : projection thermique de zinc ou d'aluminium sur la surface. Permet de traiter des ouvrages de grande taille impossibles à galvaniser, et offre une excellente accroche pour la peinture.
- Le microbillage : projection de billes sur la surface pour obtenir un état de surface homogène, mat et décontaminé. Très utilisé sur l'inox pour les secteurs agroalimentaires et pharmaceutiques.
- La peinture industrielle : protection et finition colorée selon les spécifications RAL du client.
- Le recouvrement inox : habillage en inox de pièces acier pour des raisons hygiéniques ou esthétiques.
5. Contrôle qualité et logistique
Avant livraison, chaque ouvrage fait l'objet d'un contrôle dimensionnel et visuel : vérification des cotes, de la planéité, de la qualité des soudures. Des contrôles non destructifs (CND) peuvent être réalisés selon les exigences du cahier des charges. Les documents de traçabilité (certificats matière, rapports de contrôle, procès-verbaux d'essais) sont fournis au client.
L'emballage et la logistique clôturent le projet : protection des pièces, palettisation, organisation du transport selon les contraintes du chantier ou de la ligne de production.
Les matériaux travaillés en chaudronnerie industrielle
Le choix du matériau est une décision clé qui conditionne les procédés de fabrication, les traitements de surface et les performances de l'ouvrage. Voici les principaux matériaux travaillés :
L'acier (acier doux, S235, S355) est le matériau de base de la chaudronnerie industrielle. Résistant, économique, facile à souder, il est utilisé pour la quasi-totalité des structures, châssis et équipements de manutention. Il nécessite un traitement de surface pour résister à la corrosion.
L'acier inoxydable (inox 304, 316L, 321) est privilégié dans les environnements corrosifs, humides ou en contact avec des denrées alimentaires. Plus difficile à travailler que l'acier ordinaire (soudage TIG obligatoire, déformations thermiques à maîtriser), il offre une résistance à la corrosion intrinsèque et un aspect de surface irréprochable après microbillage ou électropolissage.
L'aluminium est choisi pour ses propriétés légèreté et résistance à la corrosion. Il est utilisé dans les équipements mobiles (manutention, transport), les structures nécessitant un faible poids propre, et certains équipements agroalimentaires.
Le cuivre et ses alliages restent utilisés dans des applications spécifiques (tuyauterie, échangeurs thermiques, applications électriques).
Les secteurs d'application de la chaudronnerie industrielle
La chaudronnerie industrielle est un métier transversal qui intervient dans de nombreux secteurs :
L'industrie agroalimentaire est l'un des plus grands consommateurs de chaudronnerie inox : cuves de stockage et de process, convoyeurs, équipements de manutention inox, tables de travail, protections de machines. Les exigences hygiéniques (normes EHEDG, FDA) imposent des finitions de surface soignées et l'utilisation exclusive d'inox 316L dans les zones en contact avec les aliments.
L'industrie chimique et pharmaceutique requiert des équipements résistants aux agents corrosifs, aux hautes températures et aux pressions. Cuves inox étanches, tuyauteries de process, réacteurs et supports d'équipements constituent les principales réalisations.
La manutention et la logistique font appel à la chaudronnerie pour la fabrication et l'adaptation d'équipements de levage et de déplacement : transpalettes sur mesure, chariots spéciaux, gerbeurs inox, palonniers, supports de stockage.
Le BTP et les travaux publics utilisent la chaudronnerie pour les escaliers industriels, garde-corps, passerelles, caillebotis, structures de sécurité, et mobilier de chantier.
La défense et le naval font appel à des ensembles mécano-soudés robustes, traçables et conçus pour résister à des environnements sévères (vibrations, corrosion marine, chocs thermiques).
Les énergies renouvelables génèrent une demande croissante pour des structures métalliques de support de panneaux solaires, des composants de mâts éoliens, et des équipements hydroélectriques.

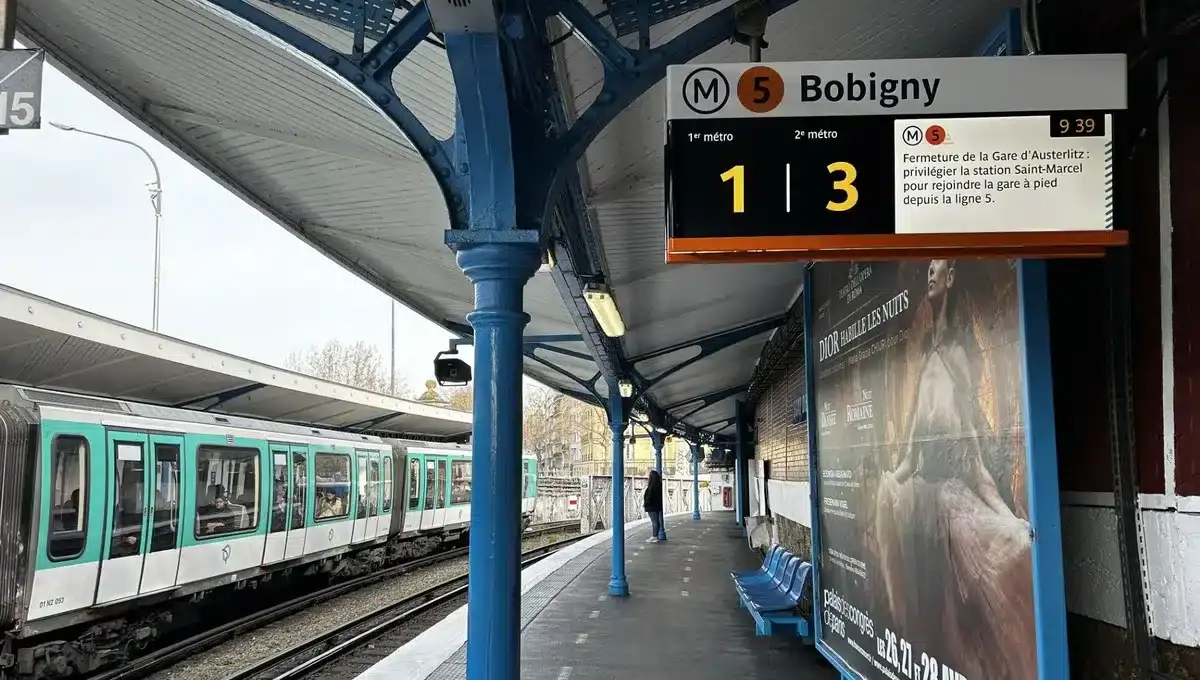

La signalétique et le mobilier urbain mobilisent la chaudronnerie pour la fabrication de totems, potelets, bornes, bancs et structures d'affichage destinés à l'espace public généralement en acier galvanisé ou en inox.
Pourquoi faire appel à un chaudronnier industriel plutôt qu'à un fournisseur standard ?
La chaudronnerie industrielle répond à des besoins que les produits standard ne peuvent pas satisfaire :
La spécificité du besoin. Vos contraintes de dimensions, de matériaux, d'environnement ou d'usage sont souvent trop particulières pour être satisfaites par un catalogue. Un chaudronnier industriel conçoit et fabrique exactement ce que vous spécifiez.
La maîtrise de la chaîne de production. Un chaudronnier intégré disposant d'un bureau d'études, d'un atelier complet et d'un service traitement de surface, vous offre un interlocuteur unique de la conception à la livraison, sans rupture de responsabilité.
La réactivité. Pour des pièces urgentes, un chaudronnier bien équipé peut proposer des délais très courts parfois moins de 72 heures pour des pièces standards selon la disponibilité matière.
La qualité documentée. Un chaudronnier certifié ISO 9001 vous fournit une traçabilité complète : certificats matière, rapports de contrôle, qualification des soudeurs. Des garanties indispensables dans les secteurs réglementés.
