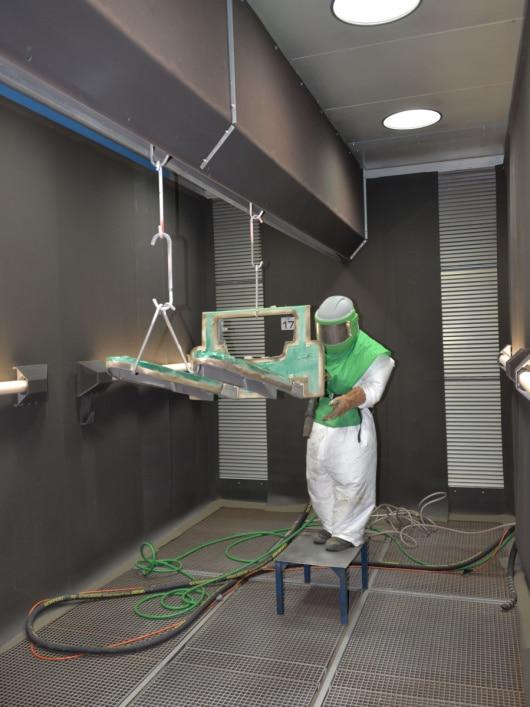

La métallisation : qu'est-ce que c'est ?
La métallisation (parfois appelée shoopage) est une solution de traitement de surface qui consiste à fondre un fil de zinc ou d’aluminium (ou d’un alliage zinc/aluminium) et à le projeter en particules sur des pièces d’acier grâce à un pistolet à flamme ou à arc électrique.
Les particules de métal fondu se lient entre elles au contact du support et forment ainsi une pellicule protectrice.
La préparation du support, comme pour tout traitement de surface, est capitale. La pièce à traiter doit subir une étape de préparation de surface à savoir, la projection d’un abrasif (opération de grenaillage). L’objectif est d’obtenir une surface propre et sans aucune impureté tout en créant une rugosité afin de faciliter la fixation des gouttes de métal autour des aspérités créées par l’abrasif. Les pièces métallisées sont ensuite souvent peintes.
La métallisation par projection thermique est encadrée par la norme ISO 2063, qui définit les exigences de préparation de surface, d'épaisseur de dépôt et de contrôle qualité de ce revêtement anticorrosion. Chez Artech, chaque projet respecte ces exigences, de la préparation par grenaillage jusqu'au contrôle final de l'épaisseur déposée.
Quelles sont les différentes étapes de la métallisation ?
Les différentes étapes sont :

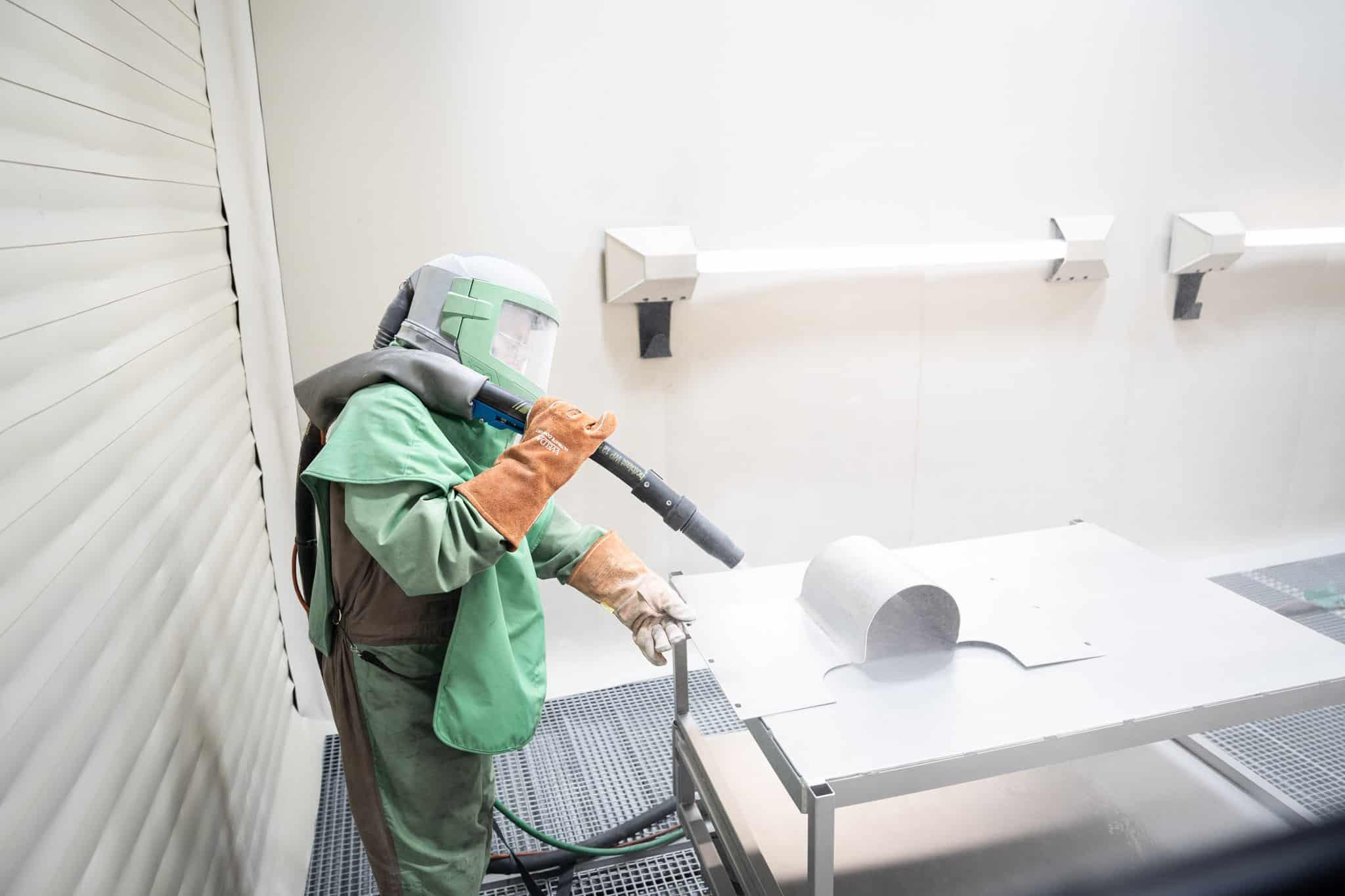

- Le grenaillage : projection de grenaille d’acier (sorte de petit caillou prismatique en acier) sur les surfaces à traiter pour nettoyer et préparer la surface à recevoir la couche de zinc.
- La métallisation : projection d’une couche de zinc de 60µm à 80µm
- Peinture liquide : projection d’une couche de peinture

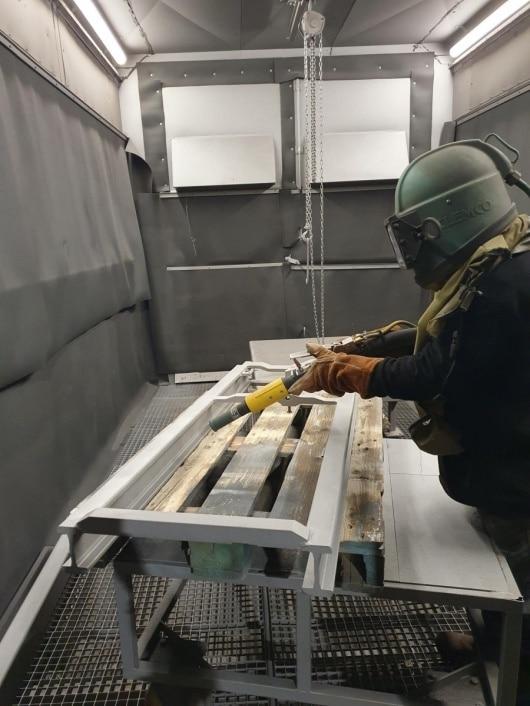

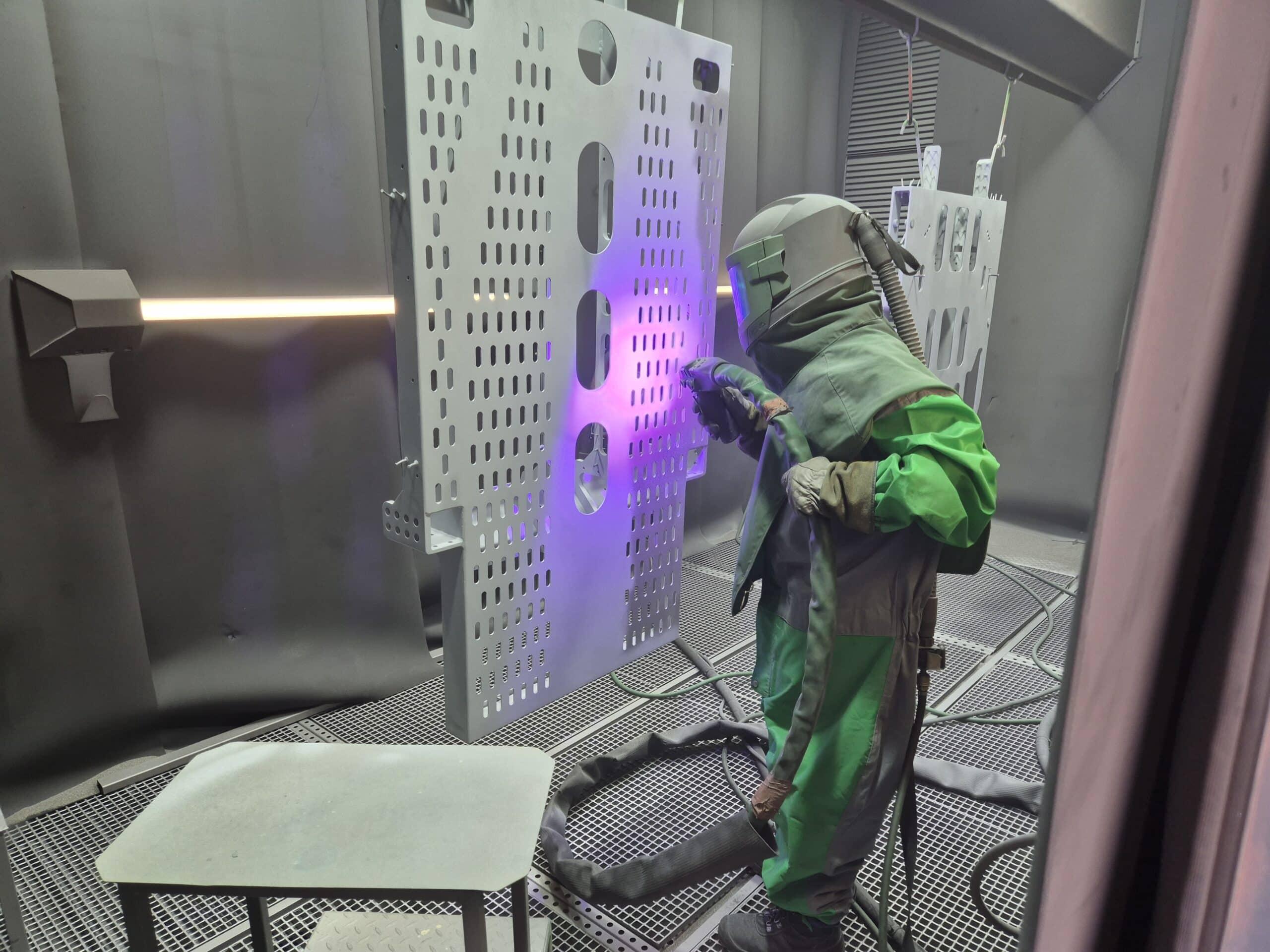

Métallisation avec pistolet électrique
Chez Artech, nous avons fait le choix d’un pistolet à arc électrique supprimant ainsi l’utilisation du gaz lors du processus de fonte du fil de métal. Le poste de travail est ainsi dégagé de bouteilles de gaz ce qui sécurise l'espace de travail de nos collaborateurs.
Le fil que nous utilisons est un fil de zinc-alu Ø2mm.
Quels sont les avantages de la métallisation ?
La métallisation est une excellente solution anticorrosion qui convient particulièrement aux pièces de très grande taille ne pouvant pas intégrer les bains de galvanisation à chaud, ou aux pièces dont la forme et/ou la conception sont inadaptées à la galvanisation. Elle est aussi prescrite dans le cadre de rénovation (pièces très anciennes).
- Excellente résistance à l'abrasion
- Faible élévation en température du substrat (inférieur à 100 °C)
- Aucun risque de déformation – tôles de 1 à 2 mm nous consulter
- Pas d'altération des propriétés mécaniques
- Protection instantanée
- Pas de délais de séchage
- Pas de période de refroidissement
- Excellent support pour la peinture de par la rugosité du dépôt, c’est aussi un excellent support avant peinture pour les pièces esthétiques.
- Facilité de mise en œuvre
- La couche de zinc est 100% métallique (pas de liant)
La métallisation a-t-elle des inconvénients ?
La métallisation a en effet un inconvénient : elle ne permet pas de protéger l'intérieur des tubes contrairement à la galvanisation à chaud.
Métallisation ou galvanisation à chaud : quelle différence ?
Ces deux traitements protègent l'acier contre la corrosion grâce au zinc, mais leur procédé et leurs cas d'usage diffèrent nettement.
| Critères | Métallisation | Galvanisation à chaud |
| Procédé | Projection à froid de zinc-alu fondu au pistolet à arc électrique | Immersion de la pièce dans un bain de zinc en fusion (environ 450°C) |
| Taille des pièces | Aucune limite dimensionnelle, adaptée aux très grandes pièces | Limitée à la taille du bain de galvanisation |
| Élévation de température | Faible, inférieure à 100°C : aucun risque de déformation | Élevée, environ 450°C : risque de déformation sur pièces fines |
| Protection de l'intérieur des tubes | Non | Oui |
| Délai avant mise en service | Protection immédiate, pas de délai de séchage ni de refroidissement | Nécessite un temps de refroidissement après le bain |
| Norme de référence | ISO 2063 | NF EN ISO 1461 |
En résumé : la galvanisation à chaud reste la référence pour les pièces qui entrent dans la taille du bain et dont l'intérieur des tubes doit être protégé. La métallisation prend le relais dès que la pièce est trop grande, trop complexe, ou qu'elle est déjà en service et doit être rénovée sans démontage.
Quels sont les cas d'usages de la métallisation ?
- Manutention industrielle
- Mobilier urbain
- Portail / clôture
- Rénovation
- Art
- Pièces de grandes dimensions
- Pièces avec des trous qui seraient bouchés par la galvanisation
Vous avez un besoin en équipement ou en ouvrage chaudronné ?
Parlons-en. Que ce soit pour un prototype, une petite série ou un équipement spécifique, nos équipes vous accompagnent de l'étude à la fabrication.
